Правила підготовки лекал для деталей із натурального каменю

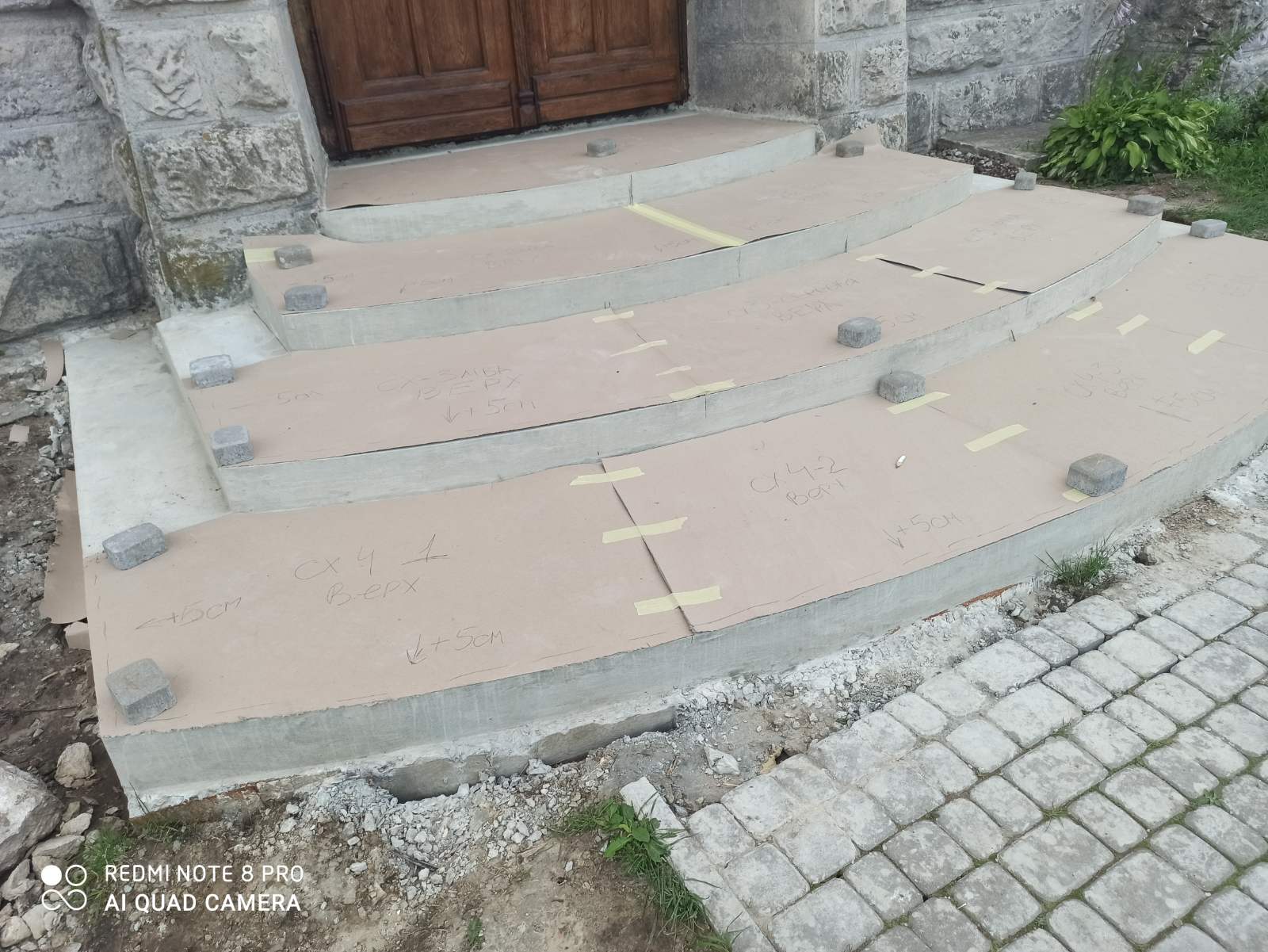

• Лекало виробляється у натуральну величину деталі – з урахуванням усіх виступів, навісів тощо. із щільного матеріалу – картону, товщини не менше 1мм або фанери, що забезпечує можливість транспортування, та точної передачі всіх розмірів при перенесенні фігури лекала на камінь не менше 20 разів.

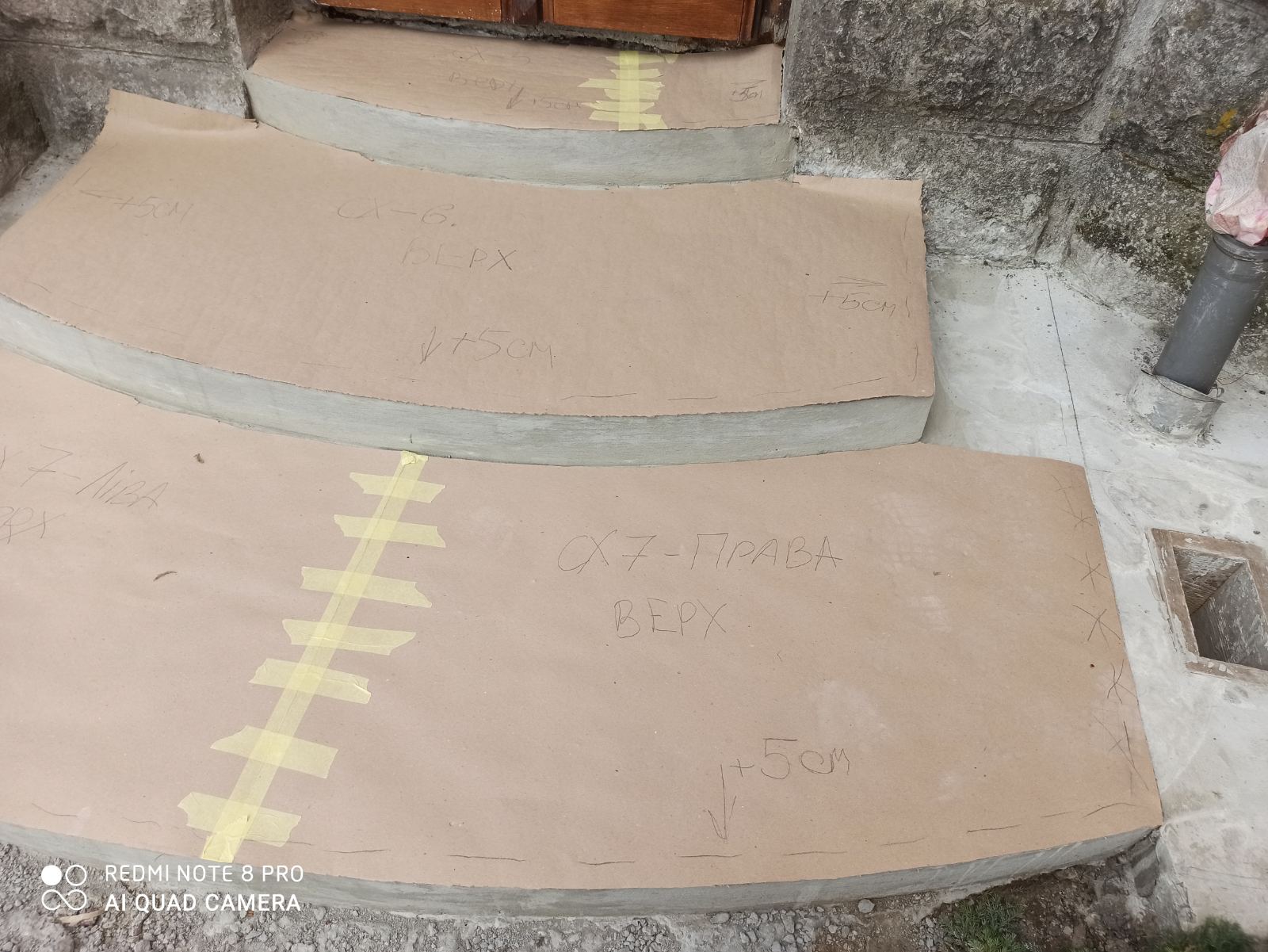

• На лицьовій стороні робиться напис “лицьова сторона”.

• Код деталі та номер угоди (замовлення) якому відповідає лекало позначати на лицьовій стороні лекала.

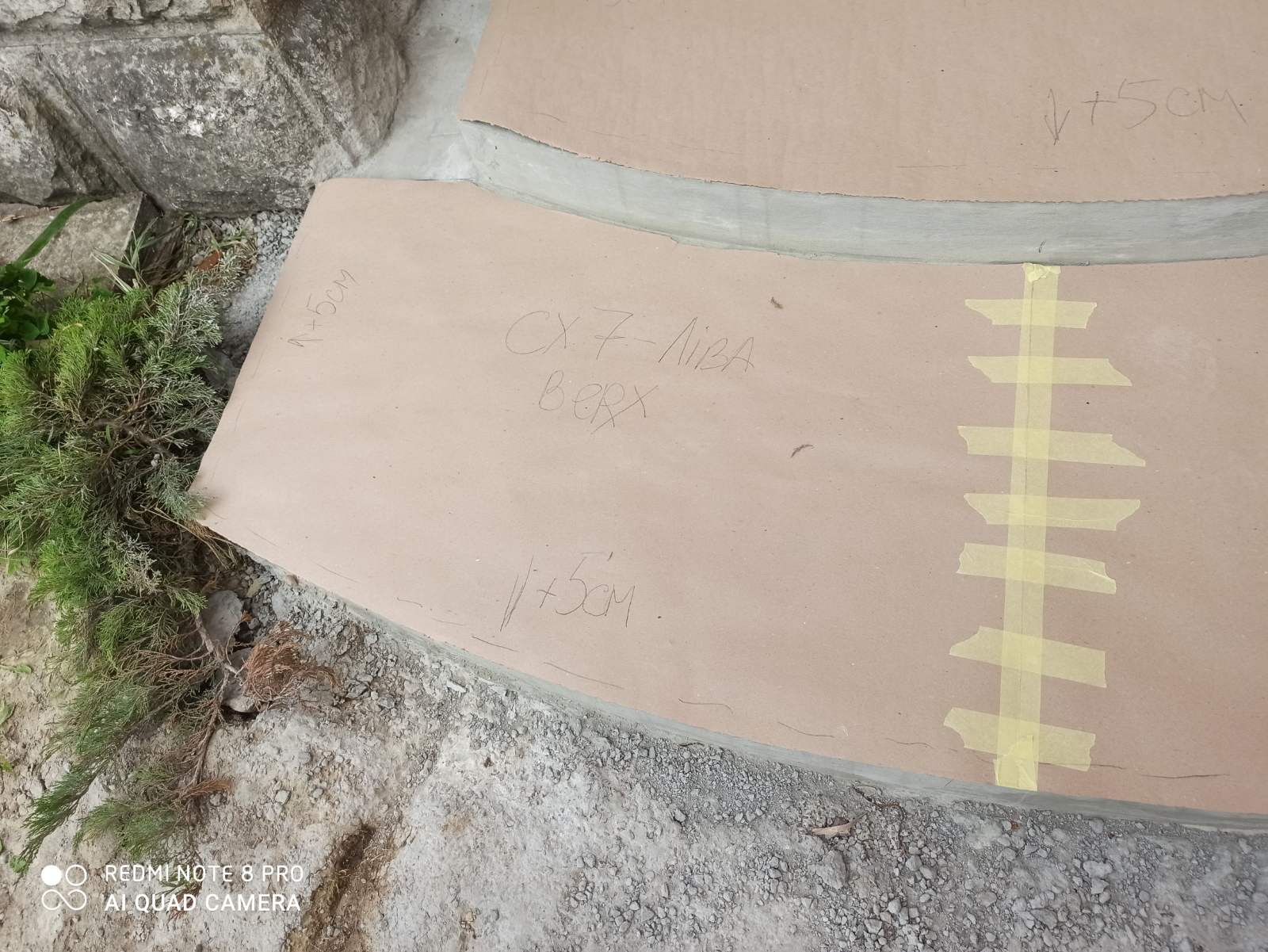

• За відсутності можливості в деяких місцях лекало робити в повний розмір – позначати напрямок стрілкою і цифрами величину докладання в міліметрах.
• Обробку торців фаски помічати на лицьовій стороні лекала пунктирною лінією вздовж усього торця, який передбачається обробляти.

• За наявності лекал, що стикуються між собою обов’язково позначати стрілками і кодами деталей, що примикають, до певного відрізку периметра лекала.
• За наявності деталей, що стикуються, обов’язковою є наявність стикувальних креслень.
• На кресленнях лекала позначати такою самою геометричною фігурою, якою є лекало (лекало – неправильний п’ятикутник, відповідно – на монтажній схемі – неправильний п’ятикутник).
• Можливе виконання лекал за допомогою автоматичних систем проектування з наступним друком. Такі лекала мають бути перенесені на щільний картон. Після виготовлення лекал вони повинні бути перевірені на будівельному об’єкті щодо утворення заданої облицювальної конфігурації та відповідності погоджувальної документації.
• При наданні лекала замовником менеджер проекту зобов’язаний узгодити та проконтролювати наявність на лекалі позначень усіх необхідних обробок. Замовник стверджує вірність лекала своїм підписом.
